接來要來說的就是近接開關的接法，也是比較常使用的元件之一。

下圖是外觀，形狀很多種，不管我們只要了解到電路，就可以去使用它。

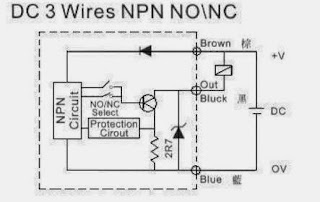

近接開關內部電路示意，買產品，幾乎都會附，不必擔心沒資料。

近接開關內部電路1-NPN

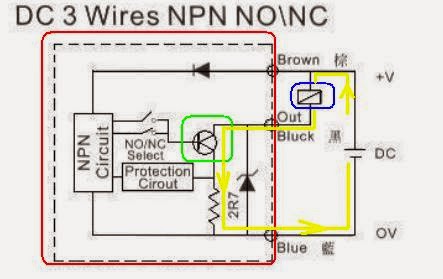

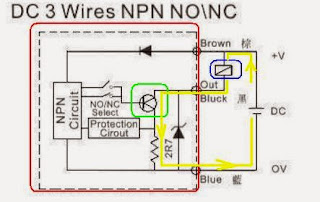

把內部電路區分幾個部份來說明：

1.紅框內部為近接開關的線路，所以會有3條電線要接，棕= +V，藍=0V，黑=輸出

2.藍框就代表外部的裝置，也可以接其他裝置來觸發，但我們就是要接PLC的輸入接點。

3.綠框(電晶體)，就等於控制了輸出的信號，及信號的準位(PNP、NPN)。

4.黃色線就是電流的走向。

當綠框(電晶體)OFF時，黃色線(電流)就無法流通，所以OUT= 浮接、沒電壓(不是0V)

當綠框(電晶體)ON時，黃色線(電流)就會流通，所以OUT= OV=黑線，棕、黑之間就有24V的電壓差。

所以得到，OFF時黑=浮接、無電壓， ON=0V   ===>>  PLC 輸入點就是NPN的接法。

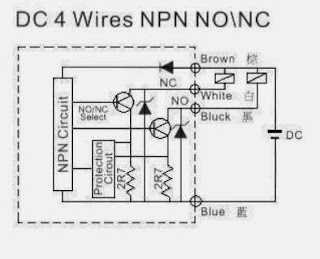

4線式 近接開關
